Что такое кровельный пирог и его правильное устройство

Кровля – это один из элементов крыши, верхнее покрытие, которое предохраняет дом от всех природных воздействий.Всем известно насколько важна конструкция кровли, ведь от ее качества зависит Ваш комфорт. Каждый из составных элементов выполняет определенную функцию, и тем самым обеспечивает правильное функционирование всей системы.
Давайте разбираться по порядку.

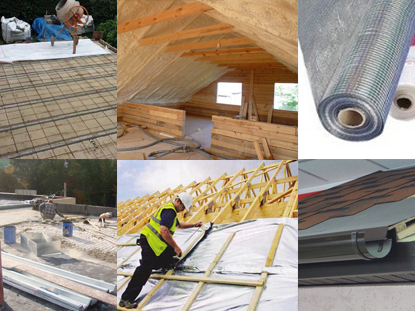

В домах мансардного типа обязательным элементом крыши является кровельный пирог – многослойная система разных материалов, которые обеспечивают тепло-, гидро-пароизоляцию и вентиляцию. Часто при строительстве владельцы домов стараются использоватьчердак как жилое помещение. Некоторые из них планируют на мансардном этаже только помещения летнего типа (необогреваемые), однако предпочтение все же отдается полноценным комнатам, в которых можно жить круглый год.

Так как же устроен правильный кровельный пирог?

Кровельный пирог это сложная конструкция, где каждый слой выполняет определенную функцию, при условии правильной очередности размещения.
Создание такого пирога всегда лучше доверить профессионалам, но каждый хозяин должен быть в курсе, что это такое, чтобы проконтролировать качество проведения монтажа, проверить, все ли прослойки проложены в правильном порядке, и знать, какие материалы лучше приобретать и в результате быть уверенным в качестве сделанных работ.
!!!! Если устройство кровельного пирога не соответствует норме, то через кровлю неизбежно будут идти теплопотери, образовываться конденсат, а зимой – наледь и сосульки. Каждый слой имеет свое назначение и неразрывно связан с остальными. Ошибка при устройстве приводит к сокращению эксплуатационных характеристик кровли.

Основные составляющие так называемого кровельного пирога в себя включают:
Стропильная часть (так называемые ноги)
Пароизоляцию(с проклейкой стыков соединительной лентой);
Теплоизоляцию
Гидроизоляцию,
Обрешетку,
Контробрешетку,
Кровельное покрытие,
Комплектующие,
Систему подкровельной вентиляции,
Снегозадержание,
Система перемещения по кровле
Элементы вентиляции,
Утеплитель
Подшив карнизного свеса и многое другое.

Каждый из этих слоев, уложенный по правилам, выполняет определенную функцию, способствуя нормальному функционированию кровельной системы. Неправильный монтаж, или несоответствие выбранных материалов климатическим особенностям региона может привести к нарушению работы кровельной системы и как итог переделке всей крыши в кратчайшие сроки.
Стропильная система обычно устраивается из досок хвойных пород при влажности равной 20%. При этом расчет стропильных ног ведется, исходя из толщины кровельного пирога, т. е. из веса его одного квадратного метр. Исключение из конструкции хотя бы одного из элементов или его неправильное применение может оказаться губительным для всей крыши, которая защищает весь дом. Крыша является верхней ограждающей конструкцией строения и выполняет несущие, теплоизолирующие и гидроизолирующие функции. И чтобы она долго служила и выполняла свои защитные функции, в морозы сохраняла в доме тепло, а в жару - прохладу, необходимо правильное расположение слоев такого пирога.
Если вместо холодного чердака вы планируете сделать жилую мансарду, то кровлю необходимо утеплить. При этом сам утеплитель так же должен быть защищен от воздействия влаги. Гидроизоляция будет защищать утеплитель от воздействия влаги снаружи. Пароизоляция предотвращает попадание в утеплитель паров влаги с внутренней стороны, от помещений. А система подкровельной вентиляции своевременно выведет пары влаги наружу, предотвратив образование конденсата. Таким образом, от намокания будет защищен не только утеплитель, но и деревянные части стропильной системы, что предотвратит их гниение и преждевременное разрушение.
Устройство кровельного пирога начинается с укладки обрешетки. Для скатных кровель она может быть как разреженной, так и сплошной, в зависимости от выбранного вида кровельного покрытия. Для холодных чердаков и кровель, порядок обустройства аналогичный, за исключением утепляющего слоя
Гидроизоляция - фактически является вторым слоем защиты утеплителя (после кровельного покрытия) от осадков и от конденсата на внутренней поверхности кровельного материала.

Итак, какова же последовательность укладки слоев, и какие материалы лучше всего подбирать для каждой прослойки.
1. Неутепленный кровельный пирог. Его создают в тех случаях, когда на мансардном этаже планируют жить только летом, а потолок основных помещений уже утеплен. В этом случае основная задача кровельного пирога – изолировать чердак от конденсата, попадающего извне, и дать возможность выходить влаге из дома наружу. А чтобы не нарушилась микроциркуляция воздуха, прокладывают гидроизоляционную пленку с мельчайшими отверстиями (микроперфорацией). Последовательность укладки неутепленного пирога выглядит следующим образом: Создается стропильная система. Настилается пленка-гидроизолятор. Набивается контробрешетка. Крепится обрешетка. Настилается кровельный материал.
2. Утепленный кровельный пирог. Это более сложная конструкция, которую применяют для мансард, в которых планируется обустраивать полноценные помещения. Здесь задача – не только гидроизоляция, но и сохранение тепла. Тепловой режим под крышей значительно отличается от климата на первом этаже. Утепленный кровельный пирог способен превратить чердак в жилое помещение. Дело в том, что летом кровля может нагреваться до 70˚, а зимой – сильно настывать. Поэтому кровельный пирог должен не только удерживать тепло внутри в зимний период, обеспечивая изоляцию воздуха от соприкосновения с холодной крышей, но и не пускать горячий воздух в жару внутрь дома. Стоит помнить, что мансарда теряет тепло интенсивнее, чем нижние этажи, поскольку имеет большую общую поверхность соприкосновения с внешней средой.
3. Стропила. Общая толщина всех слоев кровельного пирога порядка 35 см, поэтому в стропильной системе это должно учитываться. Чтобы точно знать, хватит ли высоты нарезанных стропил, определитесь, какой материал будете укладывать в качестве утеплителя. Стропила, на которые будет приходиться основная нагрузка кровли, лучше создавать из дерева хвойных пород, в котором нет изъянов. Выбирайте древесину с уровнем влажности не более 22% и обязательно пропитывайте все дерево антисептическими составами. Обрабатывать антисептиками стропильную конструкцию нужно до укладки кровельного пирога
4. Пароизоляционный слой. Именно с этого слоя начинают монтаж кровельного пирога, хотя последним внутренним слоем станет отделка. Внутри любого дома обязательноесть влага, причем ее больше в теплом воздухе, который, по закону физики, стремится вверх, т. е. в мансардный этаж. Ни естественная, ни принудительная вентиляция не могут полностью выветритьлишнюю влагу, и та, попадая на кровельную конструкцию, оседает в виде конденсата. В этом случае пароизоляционный слой должен защитить от проникновения влаги.

Какой материал используют для пароизоляционного слоя

Самым недорогим материалом является пергамин, но со временем он может терять свои качества. Современные материалы для устройства пароизоляции представлены различными видами пленки с фольгированнойт стороной. В этом случае монтаж кровельного пирога несколько усложняется, так как между такой пленкой и утеплителем необходимо оставлять зазор 1-2 см. Также увеличится стоимость всей кровли.
1. Пергамин – это доступный по цене пароизолятор, но его способность задерживать влагу с годами утрачивается.
2. Пароизоляционная пленка. Как правило, такая пленка имеет несколько слоев и армирующий каркас из полимеров, что препятствует ее провисанию.
3. Фольгированный материал. Фольга в составе пароизоляционного материала повысит уровень сохранения тепла, так как не пропускает инфракрасное излучение Это может быть пленка с фольгированной стороной или материал, напоминающий обертку от шоколада, в которой одна сторона – бумажная, а вторая – из фольги. И тот, и другой вариант, кроме гидроизоляции, выполняет еще одну важную функцию: не пропускает внутрь инфракрасное излучение. А так как именно оно вызывает потери тепла из помещений, то с применением фольгированного слоя потери тепла снижаются (и это еще без утеплителя!).
5. Теплоизоляционный слой. Если планировать на мансардном этаже полноценные комнаты, то микроклимат и уровень тепла в них должен быть не хуже, чем в помещениях основного этажа, а значит, утеплять их нужно столь же качественно. Тем более, что потолок (он же – скатная крыша) имеет большую площадь поверхности, напрямую соприкасаемую с улицей, что ведет к значительным потерям тепла. Снизить их поможет теплоизоляционный слой кровельного пирога. Как выбрать нужный утеплитель Материалов для утепления в продаже множество. Но для жилого дома теплоизоляционный материал должен соответствовать следующим требованиям: быть экологически безопасным; негорючим; паропроницаемым; изолировать звук.
6. Система вентиляции кровли необходима для удаления влаги из кровельной конструкции и подкровельного пространства. Контробрешетка образует вентиляционный зазор, по которому циркулирует воздух. При правильном устройстве кровли воздух, насыщенный влагой, по венканалам легко выходит из-под крыши через аэраторы или вентконек. Приток воздуха обеспечивается в районе карнизного свеса или под водосточным желобом, а его выход необходимо обеспечить в самой верхней точки крыши. Выход воздуха может быть организован через "вентиляционный конек" или через точечные вентэлементы - аэраторы.



Устройство вентиляции кровли потребует дополнительных расходов, но она необходима для обеспечения долговечности всей крыши. Стоимость вентиляционных элементов вместе с монтажом составляет небольшую часть от стоимости всего кровельного пирога. Но это во много раз дешевле ремонта кровли, который может потребоваться, если их не использовать. Рассмотрим, какие утеплители применяют чаще всего.
Кровельный пирог для мягкой кровли в качестве утеплителя может содержать пенополистирольные плиты или жесткие минераловатные материалы. Для утепления скатных кровель используют преимущественно мягкие минеральные плиты.
1. Минеральная вата. Наиболее часто используемый утеплитель. Материал создан на основе базальтового волокна, не горит, обладает плотной структурой, высоким уровнем сохранения тепла. Но в кровельный пирог под металлочерепицу его покупать не стоит, потому что образующийся на тыльной стороне кровельного покрытия конденсат может проникать в минеральную вату, быстро ее напитывать, от чего утеплитель теряет свои свойства.
2. Стекловолокно. Негорючий, экологически безопасный материал. Но структура стекловолокна нестабильная и имеет свойство «оползать». Поэтому таким утеплителем не рекомендуют накрывать скатные кровли, а только плоские. И минвата, и стекловолокно стоит стелить на кровле со сложными участками. Они легко помещаются в любые ниши, заполняя весь объем между стропилами полностью, тем самым не допуская мостиков холода.
3. Пенопласт. Популярен из-за невысокой цены и хорошей теплоизоляции. Большой плюс – не напитывает влагу. Но следует учитывать, что он горюч, а при горении образует токсические соединения.
4. Пенополистирол. Востребован из-за легкости и низкой теплопроводности. Не токсичен и абсолютно не напитывает влагу. Но из-за паронепроницаемости летом в помещении может наблюдаться повышенная влажность. Зато с улицы в случае протечек кровли влага внутрь не проберется. Пенополистирольные плиты имеют жесткую структуру, поэтому их тяжело укладывать на сложных участках кровли. Итак, подведем итог: для скатных крыш лучше всего использовать утеплители с неплотной структурой, а в кровельный пирог для мягкой кровли подойдут жесткие материалы. Какой слой утеплителя укладывают в кровельный пирог Самый минимальный слой утеплителя для местности с мягкими зимами должен быть не менее 15 см. Если зимы морозные, то лучше укладывать 20 см толщины. Если одного слоя утеплителя мало, сверху накладывают второй Вентиляционный зазор.
Как создают вентиляционный зазор: Если в качестве покрытия крыши выбран волнистый материал, то пассивная вентиляция будет создана в любом случае, даже если конструкция конька плоская. Для принудительной вентиляции надо приобретать специальное оборудование, которое приводится в движение ветром или работает от электросети. На скатных кровлях достаточно естественной вентиляции, а на плоских обязательно ставят принудительную.

Гидроизоляционный слой.

Задача гидроизоляции – не пустить влагу, попадаемую с кровельного покрытия, в теплоизоляционный слой, но вывести излишки влаги из утеплителя. Поэтому та пленка, которую укладывали в пароизоляционном слое, сюда не подойдет: она не пропускает влагу. Для гидроизоляции приобретают специальные материалы, среди которых:
1. Диффузионные мембраны
Это пленочное покрытие, в котором есть микроскопические отверстия, по форме похожие на воронки. Широкую сторону воронок укладывают к утеплителю, а узкую – к покрытию кровли. Стелить их можно только если создано 2 вентиляционных зазора. Соприкосновение с утеплителем не допускается, ибо воронки закупорятся и не будут пропускать пар. Влага в таких пирогах выходит под кровельным материалом, поэтому диффузионные мембраны разрешено применять с кровельными покрытиями, которым не страшен конденсат на тыльной стороне.
2. Супердиффузионные мембраны
Эти пленки настолько эффективно вводят пары, что не требуют создания воздушной прослойки. Это удобно для тех домов, где кровельный пирог создается не сразу в процессе строительства, а в уже жилом здании. Супердиффузионные мембраны – самые популярные материалы для защиты кровли дома от конденсата, протечек и наружной влаги
Оба варианта мембраны не подходят для металлочерепицы и еврошифера, потому что тыльная сторона этих покрытий боится конденсата, зато кровельный пирог под мягкую черепицу, глиняную черепицу монтируют именно с этим типом гидроизоляции. Конденсатные пленки Именно их используют на кровлях из металлочерепицы и еврошифера, потому что пленки паронепроницаемы. Влага из утеплителя оседает на ворсистой поверхности гидроизоляционного слоя и с вентиляцией уносится наружу. Второй воздушный зазор (под кровельным покрытием) не дает конденсату оседать на обратной стороне кровли.
3. Контробрешетка и обрешетка. После укладки гидроизоляции набивают бруски контробрешетки, а по ней – основную обрешетку. Тип обрешетки зависит от кровельного материала. Для мягких черепиц, ондулина создают сплошную обрешетку из ориентированно-стружечной плиты, фанеры или досок, для шифера, металлопрофиля и пр. – делают обрешетку брусками с зазорами для вентиляции. Обрешетку для металлочерепицы делают из брусков, чтобы получался дополнительный воздушный зазор, который не даст конденсату оседать на обратной стороне покрытия Поверх обрешетки укладывают кровельное покрытие.
4. Внутренняя отделка потолка мансардного помещения может выполняться из гипсокартонных листов, деревянной вагонки, пластиковых панелей или других отделочных материалов. Применение гипсокартона, благодаря его свойствам впитывать и отдавать излишки влаги в воздухе, помогает создавать благоприятный микроклимат в мансардном помещении.
